三类膜结构单元通过不同的连接组合可以形成新的沈阳膜结构停车棚造型,两两连接组合的方式归纳有6种;为了简化组合类型,把由3类膜结构单元混合组合形式分解为两两连接组合,其连接组合形式可归纳。


根据不同类型膜结构单元组合的边界连接形式的界面特征,不论是点定造型十点定造型、点定造型十线定造型,还是线定造型十线定造型,其之间的边界连接形式实际上是软边界十软边界、软边界十硬边界和硬边界十硬边界的连接,即终可归纳为3种基本边界连接形式:


沈阳膜结构停车棚造型单元组合连接


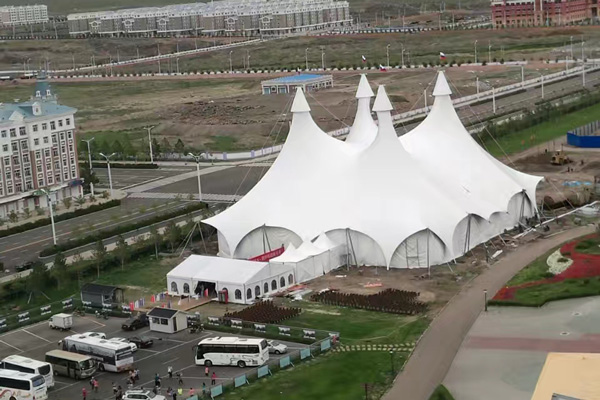

1.软边界与软边界的连接点定边界成面造型(简称为点定造型) 与同类造型的连接界面,即为膜角错点重合.锚点间膜片边缘直接连接成为一体,有内力传递;也有在两边膜片边缘中间加人楔体如梭形、菱形或连续 8 字形等情形。归根结底,点定造型十点定造型的边界连接形式是软边界与软边界的连接,边界两侧的膜片连接后形成新的更大的膜片,但仍旧维持原有的膜片受力传力方向,边界两侧的膜片曲率方向没有改变,仍维持原有趋势。


2.软边界与硬边界的连接

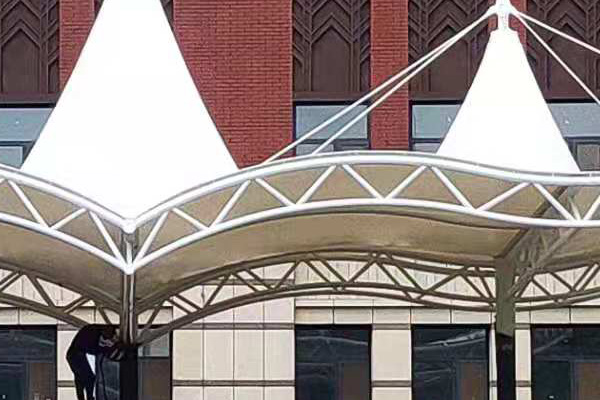

点定边界成面造型与线定边界成面造型(简称为线定造型) 的连接界面,即为点定造型膜片的膜角错点与线定造型中刚性边界上的点重合,锚点间的膜片边缘与刚性边界连接,膜片边缘的受力由原来的边索轴向拉力合力平衡膜面应力变为膜面拉应力直接作用在线定造型的刚性边界上,对于软边界单元来讲,重合边界就变成了硬边界,若硬边界的形状与软边界曲面趋势一致,则软边界曲面的变形会较小;若相差太多,会改变原软边界曲面的形状,破坏原有的平衡,如可以达到新的受力平衡则方案成立,如不能保持曲面的双曲率特性则方案存在致命的安全隐患,应予推翻。


3.硬边界与硬边界的连接

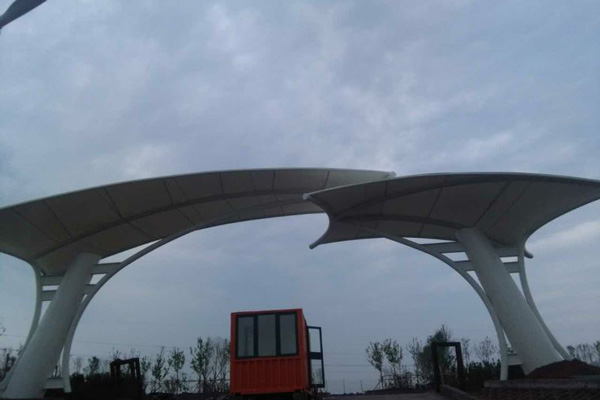

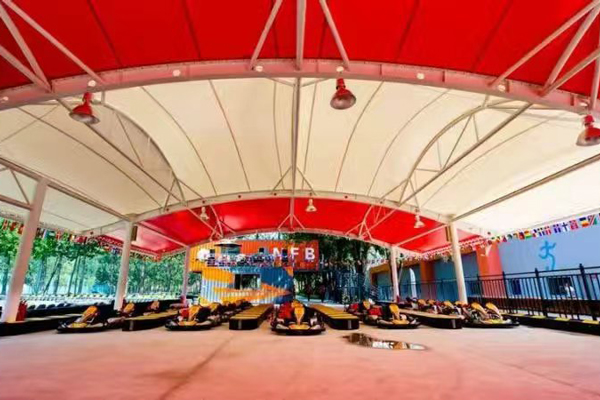

线定边界成面造型 (简称为线定造型)的连接界面与同类造型的连接界面,是典型的硬边界之间的连接,主要反映在两侧造型的支撑硬边“重合”,可以合而为一,也可以并列中间加人其他的连接构造,重合的边界要尽可能地接近相似,以便得到稳定的新的造型。
